熱風循環烘箱安裝、操作、調試及注意事項、安全規范說明書
2020/11/4 8:55:19??????點擊：

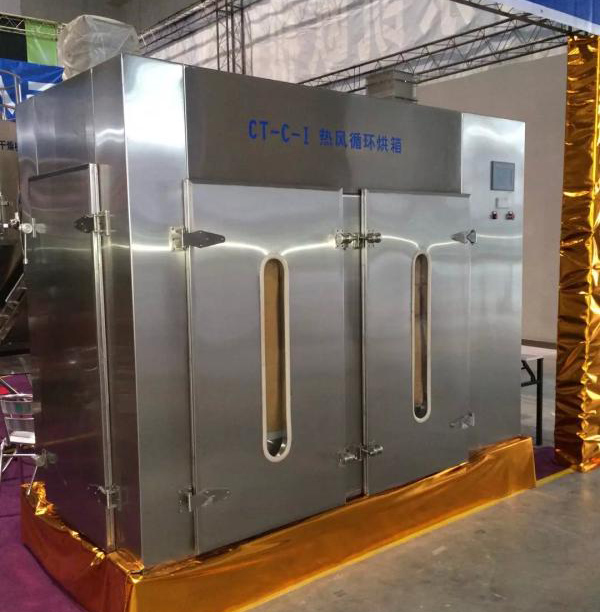

熱風循環烘箱是電加熱或蒸汽加熱，通過循環送風電機帶動風輪經由加熱器，將熱風經過風道送至烘箱的工作內室，與物料接觸后傳導熱量，再通過風道將使用后的空氣吸入回風口成為風源再度循環加熱使用。為了保證工作室內溫度的均勻性，熱風循環烘箱兩側一般會(huì )配置可調式的調風板，通過控制調節內部上下風量來控制溫度的均勻性。目前，電加熱是國家重點推廣的加熱方式。
請使用前要認真閱讀熱風循環烘箱說明書！
一、熱風循環烘箱安裝說明
1、此熱風循環烘箱為電加熱型，用戶需提供380v/50Hz交流電源；
2、該烘箱需安置在相應潔凈等級的車間內，用戶若設置水、汽管道，其材質須為不銹鋼；
3、 熱風循環烘箱須在供方指導下進行安裝;
4、電器安裝按電器示意圖接線，該設備在出廠前已作過電器安裝調試，現場需再確認；
5、確保各部份安裝牢靠后，可對烘箱進行調試。
二、熱風循環烘箱操作說明
1、使用前認真閱讀熱風循環烘箱配套溫控儀表和時間繼電器使用說明書。
2、檢查烘箱電氣絕緣性以及金屬外殼是否可靠接地或接零保護。
3、合上熱風循環烘箱總電源開關，打開控制箱電源開關，信號燈亮，儀表指示。
4、點動循環風機“開”開關，查看循環風機旋轉方向是否與箭頭方向一致。
5、設定溫控表參數：“PV”為顯示溫度，“SV”為設定溫度，具體設定為：按一下“SET”鍵，“SV”鍵閃爍，按“＜”鍵為移動，按“∧”或“∨”鍵為加減，（注意：不能超過額定溫度值，本烘箱不能超過120℃）溫度設定結束時按“SET”鍵復位。
6、打開風機“開”按鈕，指示燈指示風機工作。
7、打開加熱開按鈕，信號燈亮，烘箱開使加熱升溫。
8、完成以上操作，箱體將按您的設定溫度自動升溫，當到達設定溫度時開使自動恒溫?？刂坪銣貢r(shí)間儀表亮時，可以把控制排濕電機開關打開。（具體排濕時間根據實際要求設定，一般為恒溫7分鐘排濕20秒。）
三、熱風循環烘箱調試說明
1、先打開熱風循環烘箱總電源，紅色指示燈亮；
2、在溫控表上設定烘箱加熱溫度，初次加熱設定為80℃；
3、打開風機鈕，風機開始運轉，綠色指示燈亮；
4、打開加熱按鈕，烘箱開始升溫，溫控表數字開始增加；
5、當烘箱溫度升至70℃時，打開排濕風機鈕，綠色指示燈亮，排濕風機開始排除箱內濕熱水汽；
6、當箱內溫度達到設定溫度時，烘箱停止加熱進入恒溫狀態;
7、要停止熱風循環烘箱工作則反向依次操作；
8、第2、第3次調試可將烘箱工作溫度分別設定為90℃、100℃，操作程序按上述順序進行。
四、熱風循環烘箱試生產說明
1、在熱風循環烘箱調試進行三次以上，確保無故障后可進行試生產；
2、試生產前需對烘箱進行全面清潔，清潔時不要將清洗液滲入電器元器件上和烘箱的保溫材料上；
3、當熱風循環烘箱各部清潔度達到工藝要求時，將料盤裝上物料，物料量控制在覆蓋料盤10mm為佳；
4、將裝有物料的烘盤放在烘車上，每車第一次可放12盤，分上、中、下各四只。
5、將裝有料盤的烘車推入烘箱，關好箱門。打開總電源，將溫控表設定為80℃，打開加熱按鈕開始加熱,并打開軸流風機使箱內熱風循環；
6、當溫控讀數顯示為70℃時，打開排濕風機，排出箱內水汽；
7、當箱溫升至設定溫度時，進入保溫階段，烘箱采用自動控溫系統工作,實現自動控溫;
8、保溫60分鐘后停止加熱，當箱內溫度低于60℃時，關閉軸流風機及總電源，打開箱門拉出烘車；
9、用磅稱分別稱得上、中、下三層料盤物料的重量，比較箱內各處干燥量是否均衡，通過調節調風板可使得烘箱內上下風干燥量趨于均衡；
五、熱風循環烘箱注意事項
1、關閉箱門時要將烘車導板收起，防止被門壓壞或擠壞門密封條；
2、熱風循環烘箱供電要有保障，電壓380V，壓差上下波動不得超過10%；
3、不得用絕緣材料將箱體墊離地面；
4、與箱體連接的通風管道需采用不銹鋼材質；
5、推拉烘車時應將裝有萬向輪的一端接近人體，便于操作；
6、本熱風循環烘箱禁止烘烤易燃易爆物品。
六、熱風循環烘箱維護說明
1、 熱風循環烘箱需保持清潔，生產清場時注意觀察箱體各部是否正常；
2、溫控表需經常檢測校準，每年不少于一次；
3、如發現溫控表顯示數值呈極值時，檢查熱電偶接線是否牢靠，或是熱電偶是否損壞；
4、注意觀察軸流風機工作是否正常，有無異聲和大的振動；
5、軸流風機起動電容、烘盤等為易損易耗件，在保質期內如有損壞請通知供方；
6、在熱風循環烘箱正常使用中，用戶發現無法解決的設備質量問題，請用戶及時通知供方，供方將快速進行解決。
熱風循環烘箱的基本結構一般由箱體、加熱系統、風循環系統、排濕系統和電器控制系統等部分組成。為了安全，使用時應該注意以下事項及安全規范：
1、熱風循環烘箱需要放置在平整的地面，不能有凹凸不平，晃動等現象。
2、烘箱嚴禁烘烤易燃易爆物品，周?chē)荒芊胖靡兹家妆锲贰?/span>
3、烘箱的使用要注意用電安全，電源開關需按照烘箱耗電功率大小來選擇合適的規格。
4、應選用合適規格的耐熱電源導線，并按要求接好地線。
5、使用之前檢查熱風循環烘箱各密封件的情況，主要是箱門的密封件有沒有損壞。
6、檢查加熱元件是否有損壞，烘箱的絕緣度是否正常，〈正常應該＞2MΩ〉 。
7、當前期準備工作完成后才能將產品放入烘箱內，然后開啟電源按鈕，指示燈亮起。
8、首次使用是需檢查循環風機的轉向是否為正轉，如果是反轉，要重新接線。
9、在控制儀表上設定物料所需烘干烘烤的時間以及溫度；同時設定排濕風機的時間及間隔。
10、關閉電源后重新再打開，系統已經重置此次設定。開啟循環風機以及加熱按鈕，指示燈亮起。
11、當箱內的溫度已經達到所需的設定溫度時，加熱系統自動關閉，烘箱保持恒溫狀態。
12、為了防止熱風循環烘箱的溫控感溫元件出現問題導致物料受損，如果儀表溫度顯示異常，需人工檢查。
13、熱風循環烘箱在使用時，設定的溫度不要超過烘箱的使用溫度。
14、在放入產品時應當注意不能太密，以避免影響熱氣流的流動，影響工作效率。
15、如果需要觀察 烘箱內物料的烘干烘烤情況，為了避免恒溫狀態，減少開門的次數，如有玻璃門可以通過玻璃門觀察。
16、到達設定時間，系統自動關機，需要等熱風循環烘箱內部溫度降低后再取物料，防止燙傷。
17、每天工作完成后應將熱風循環烘箱內外打掃干凈，離開前須關掉電源，防止安全隱患。
18、工作人員做好當天的烘箱檢查記錄。
請使用前要認真閱讀熱風循環烘箱說明書！
一、熱風循環烘箱安裝說明
1、此熱風循環烘箱為電加熱型，用戶需提供380v/50Hz交流電源；
2、該烘箱需安置在相應潔凈等級的車間內，用戶若設置水、汽管道，其材質須為不銹鋼；
3、 熱風循環烘箱須在供方指導下進行安裝;
4、電器安裝按電器示意圖接線，該設備在出廠前已作過電器安裝調試，現場需再確認；
5、確保各部份安裝牢靠后，可對烘箱進行調試。
二、熱風循環烘箱操作說明
1、使用前認真閱讀熱風循環烘箱配套溫控儀表和時間繼電器使用說明書。
2、檢查烘箱電氣絕緣性以及金屬外殼是否可靠接地或接零保護。
3、合上熱風循環烘箱總電源開關，打開控制箱電源開關，信號燈亮，儀表指示。
4、點動循環風機“開”開關，查看循環風機旋轉方向是否與箭頭方向一致。
5、設定溫控表參數：“PV”為顯示溫度，“SV”為設定溫度，具體設定為：按一下“SET”鍵，“SV”鍵閃爍，按“＜”鍵為移動，按“∧”或“∨”鍵為加減，（注意：不能超過額定溫度值，本烘箱不能超過120℃）溫度設定結束時按“SET”鍵復位。
6、打開風機“開”按鈕，指示燈指示風機工作。
7、打開加熱開按鈕，信號燈亮，烘箱開使加熱升溫。
8、完成以上操作，箱體將按您的設定溫度自動升溫，當到達設定溫度時開使自動恒溫?？刂坪銣貢r(shí)間儀表亮時，可以把控制排濕電機開關打開。（具體排濕時間根據實際要求設定，一般為恒溫7分鐘排濕20秒。）
三、熱風循環烘箱調試說明
1、先打開熱風循環烘箱總電源，紅色指示燈亮；
2、在溫控表上設定烘箱加熱溫度，初次加熱設定為80℃；
3、打開風機鈕，風機開始運轉，綠色指示燈亮；
4、打開加熱按鈕，烘箱開始升溫，溫控表數字開始增加；
5、當烘箱溫度升至70℃時，打開排濕風機鈕，綠色指示燈亮，排濕風機開始排除箱內濕熱水汽；
6、當箱內溫度達到設定溫度時，烘箱停止加熱進入恒溫狀態;
7、要停止熱風循環烘箱工作則反向依次操作；
8、第2、第3次調試可將烘箱工作溫度分別設定為90℃、100℃，操作程序按上述順序進行。
四、熱風循環烘箱試生產說明
1、在熱風循環烘箱調試進行三次以上，確保無故障后可進行試生產；
2、試生產前需對烘箱進行全面清潔，清潔時不要將清洗液滲入電器元器件上和烘箱的保溫材料上；
3、當熱風循環烘箱各部清潔度達到工藝要求時，將料盤裝上物料，物料量控制在覆蓋料盤10mm為佳；
4、將裝有物料的烘盤放在烘車上，每車第一次可放12盤，分上、中、下各四只。
5、將裝有料盤的烘車推入烘箱，關好箱門。打開總電源，將溫控表設定為80℃，打開加熱按鈕開始加熱,并打開軸流風機使箱內熱風循環；
6、當溫控讀數顯示為70℃時，打開排濕風機，排出箱內水汽；
7、當箱溫升至設定溫度時，進入保溫階段，烘箱采用自動控溫系統工作,實現自動控溫;
8、保溫60分鐘后停止加熱，當箱內溫度低于60℃時，關閉軸流風機及總電源，打開箱門拉出烘車；
9、用磅稱分別稱得上、中、下三層料盤物料的重量，比較箱內各處干燥量是否均衡，通過調節調風板可使得烘箱內上下風干燥量趨于均衡；
10、確認熱風循環烘箱內各點干燥量基本均衡后，依照生產工藝要求進行試生產。
五、熱風循環烘箱注意事項
1、關閉箱門時要將烘車導板收起，防止被門壓壞或擠壞門密封條；
2、熱風循環烘箱供電要有保障，電壓380V，壓差上下波動不得超過10%；
3、不得用絕緣材料將箱體墊離地面；
4、與箱體連接的通風管道需采用不銹鋼材質；
5、推拉烘車時應將裝有萬向輪的一端接近人體，便于操作；
6、本熱風循環烘箱禁止烘烤易燃易爆物品。
六、熱風循環烘箱維護說明
1、 熱風循環烘箱需保持清潔，生產清場時注意觀察箱體各部是否正常；
2、溫控表需經常檢測校準，每年不少于一次；
3、如發現溫控表顯示數值呈極值時，檢查熱電偶接線是否牢靠，或是熱電偶是否損壞；
4、注意觀察軸流風機工作是否正常，有無異聲和大的振動；
5、軸流風機起動電容、烘盤等為易損易耗件，在保質期內如有損壞請通知供方；
6、在熱風循環烘箱正常使用中，用戶發現無法解決的設備質量問題，請用戶及時通知供方，供方將快速進行解決。
熱風循環烘箱的基本結構一般由箱體、加熱系統、風循環系統、排濕系統和電器控制系統等部分組成。為了安全，使用時應該注意以下事項及安全規范：
1、熱風循環烘箱需要放置在平整的地面，不能有凹凸不平，晃動等現象。
2、烘箱嚴禁烘烤易燃易爆物品，周?chē)荒芊胖靡兹家妆锲贰?/span>
3、烘箱的使用要注意用電安全，電源開關需按照烘箱耗電功率大小來選擇合適的規格。
4、應選用合適規格的耐熱電源導線，并按要求接好地線。
5、使用之前檢查熱風循環烘箱各密封件的情況，主要是箱門的密封件有沒有損壞。
6、檢查加熱元件是否有損壞，烘箱的絕緣度是否正常，〈正常應該＞2MΩ〉 。
7、當前期準備工作完成后才能將產品放入烘箱內，然后開啟電源按鈕，指示燈亮起。
8、首次使用是需檢查循環風機的轉向是否為正轉，如果是反轉，要重新接線。
9、在控制儀表上設定物料所需烘干烘烤的時間以及溫度；同時設定排濕風機的時間及間隔。
10、關閉電源后重新再打開，系統已經重置此次設定。開啟循環風機以及加熱按鈕，指示燈亮起。
11、當箱內的溫度已經達到所需的設定溫度時，加熱系統自動關閉，烘箱保持恒溫狀態。
12、為了防止熱風循環烘箱的溫控感溫元件出現問題導致物料受損，如果儀表溫度顯示異常，需人工檢查。
13、熱風循環烘箱在使用時，設定的溫度不要超過烘箱的使用溫度。
14、在放入產品時應當注意不能太密，以避免影響熱氣流的流動，影響工作效率。
15、如果需要觀察 烘箱內物料的烘干烘烤情況，為了避免恒溫狀態，減少開門的次數，如有玻璃門可以通過玻璃門觀察。
16、到達設定時間，系統自動關機，需要等熱風循環烘箱內部溫度降低后再取物料，防止燙傷。
17、每天工作完成后應將熱風循環烘箱內外打掃干凈，離開前須關掉電源，防止安全隱患。
18、工作人員做好當天的烘箱檢查記錄。
